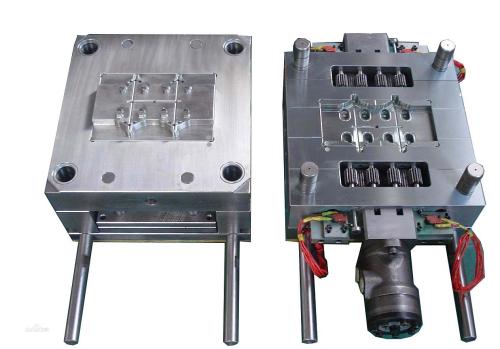

兩水喉之間的距離不宜小于30mm,以方便裝冷卻水膠管。冷卻水管接頭宜裝入模架。水管接頭外凸于模具表面時,在運輸與維修時,易發生損壞。對于直身模架,當水管接頭外凸于模具表面時,需在模具外表面安裝撐柱,以保護其不致?lián)p壞。歐洲D(zhuǎn)IN標準,有英制(BSP)及米制兩種。

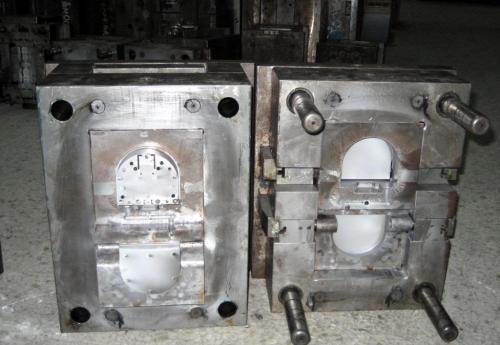

常見的冷卻水水管接頭又稱喉嘴,材料為黃銅或結構鋼,水管接頭的螺紋的標準件主要包括以下幾種:M細牙、管螺紋PT、NPT、G、R等。

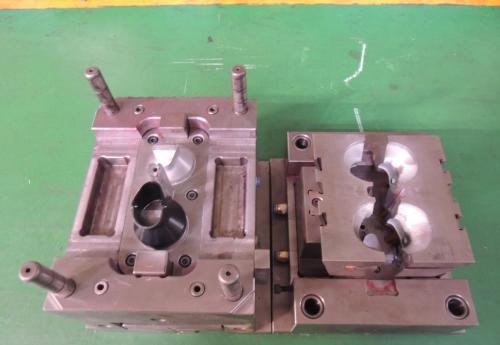

布置動模冷卻水回路要注意凹、凸模吸收的熱量是不同的,動模熱量較大,因?yàn)橹破钒o在動模上,所以動模冷卻更為重要,且布置回路有一定難度,因?yàn)榭臻g狹小,需要考慮頂桿、螺紋等零件是否會干涉。

外接直通循環式冷卻通道。是最簡單的外部連接的直通管道布置形式。用水管接頭和橡塑管將模內管道連接成單路或多路循環。該形式的管道加工方便,適用于較淺的矩形型腔,其缺點是外接部分容易損壞

普通模具可采用快冷方式,以獲得較短的成型周期;精密模具可采用緩冷方式,并設置模溫計。

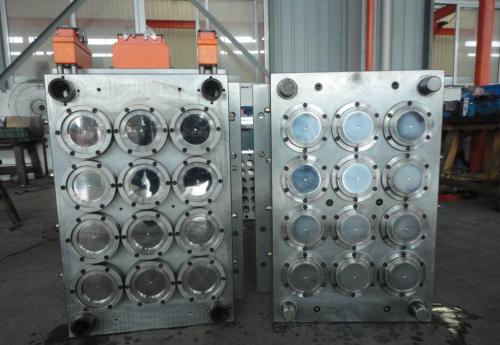

想方設法提高冷卻效果,盡量采用串聯方式,如采用并聯水路,則應避免產生死水,否則會影響冷卻效果。

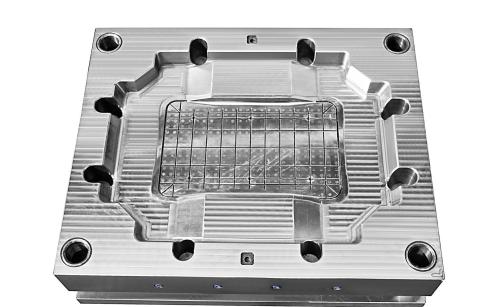

冷卻水道的中心距為(3~5)d,。冷卻水道的位置與動模或定模的基面的中心距應是整數,不能設計成小數,否則會給畫圖、編程、加工、測量、驗收帶來不必要的麻煩。

注塑模具方便加工原則，冷卻水道的截面積不可大幅度變化,切忌忽大忽小。
